Датчик-реле рівня ДРУ-1ПМ
Датчик-Реле рівня ДРУ-1ПМ, складського зберігання, 1980-1990 років випуску.
Пройшов передпродажну підготовку та перевірку технічних та метрологічних характеристик.
Гарантія – 12 місяців.
Ступінь захисту датчика-реле ДРУ-1ПМ від проникнення твердих предметів та води (за ГОСТ 14254 «Ступінь захисту, що забезпечується оболонками») IP54 або IP67 (визначається при замовленні).
ДРУ-1ПМ при встановлюються на системах та ємностях - горизонтально. Мінімальна температура навколишнього середовища під час експлуатації датчика-реле - мінус 50 °С, максимальна - плюс 60 °С. Прилад має кілька варіантів виконань і випускається як з видом вибухозахисту 0 Ex ia IIC T6…T3 Ga X для застосування в пристроях, де можливе утворення вибухонебезпечних сумішей, так і без вибухозахисту.
Датчики-реле є незаймистим, не підтримують і не викликають горіння.

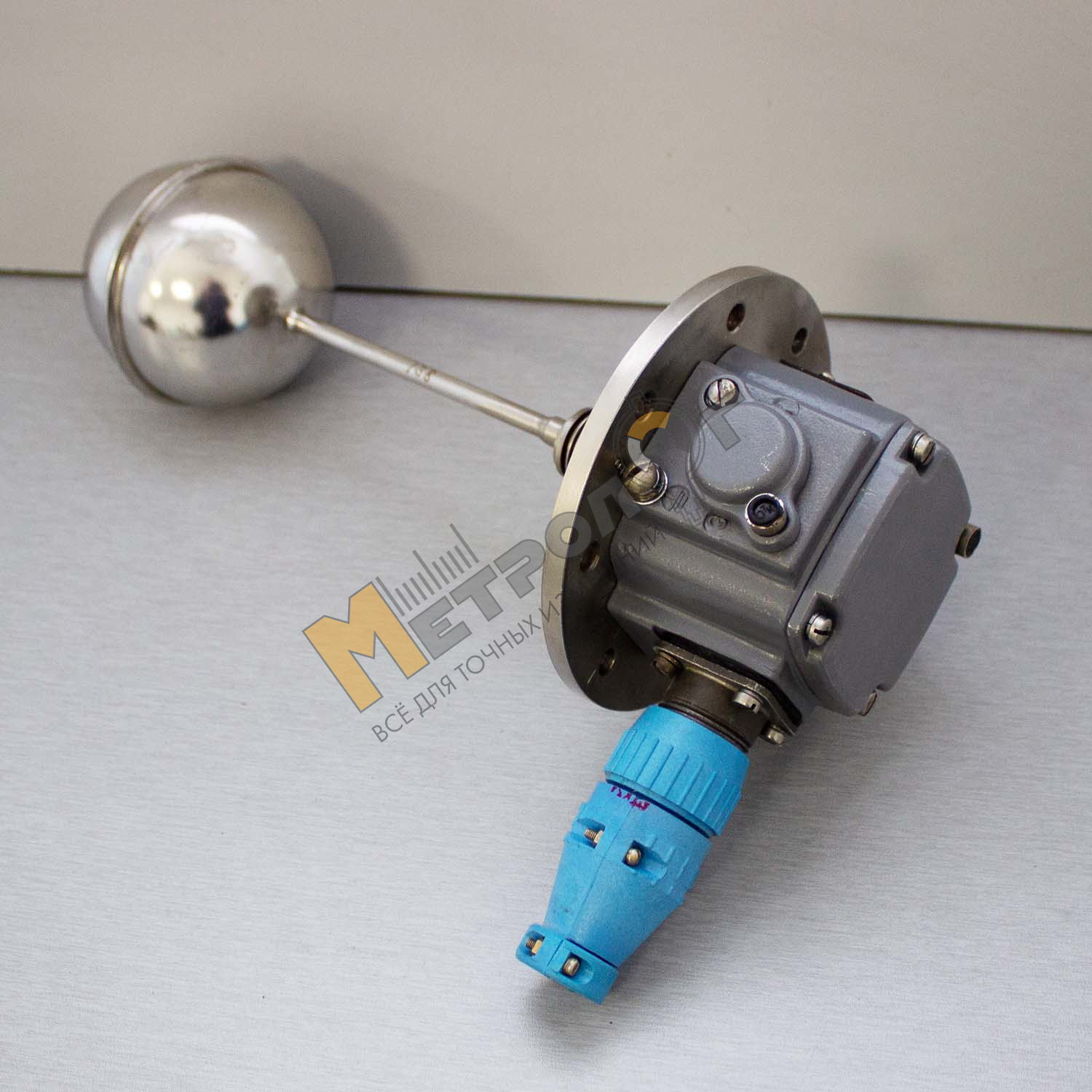

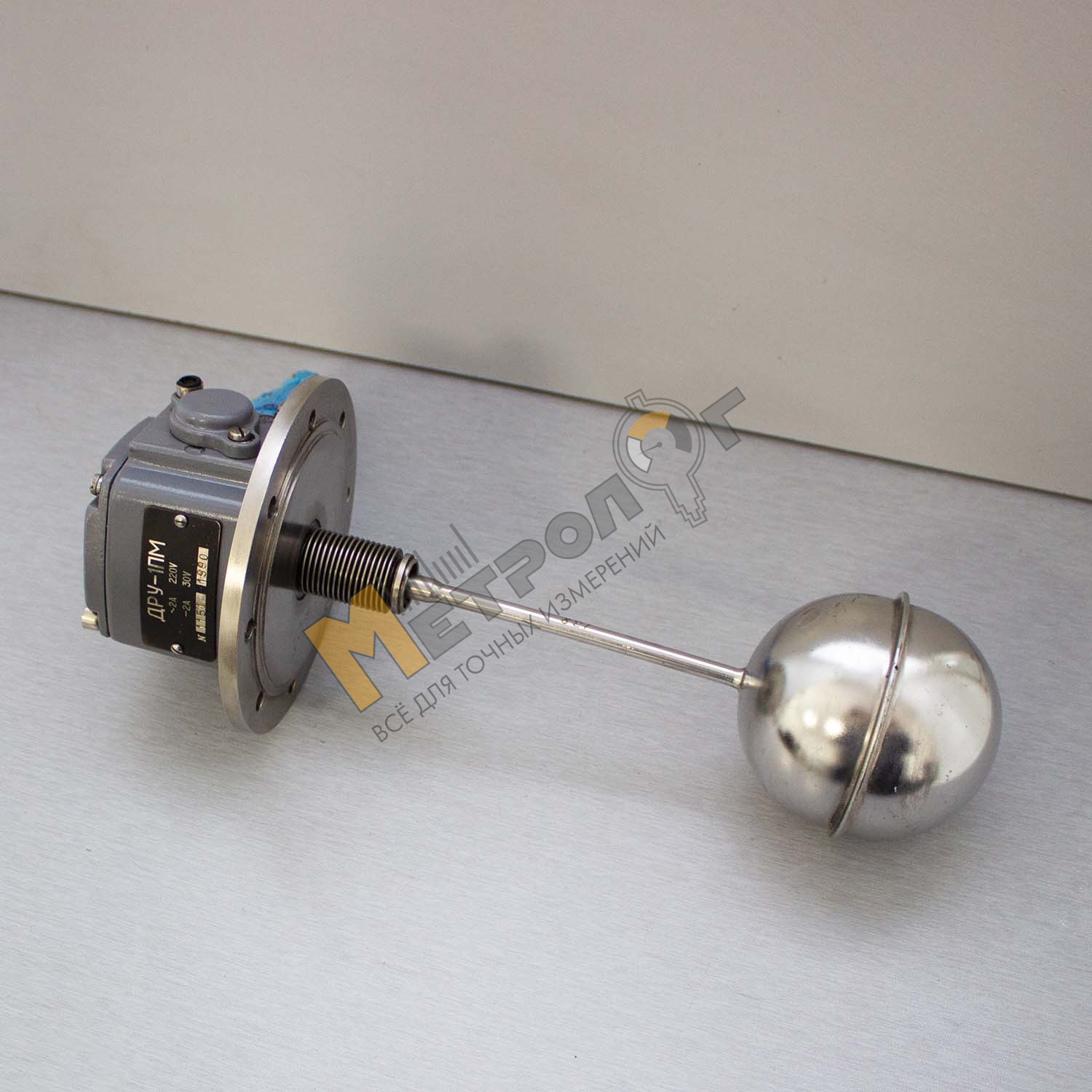

Датчик-реле ДРУ-1ПМ є моноблочною конструкцією і складається з корпусу (з кришками), на який кріпиться штепсельний роз'єм, всередині корпусу розташовані мікроперемикач; поплавця, фланця та сільфона, привареного до фланця; стопорного пристрою, що забезпечує фіксацію поплавця при транспортуванні %; для ущільнення корпусу з кришками та фланцем, а також з'єднання роз'єму з корпусом використовуються прокладки.
Принцип роботи датчика-реле заснований на зміні положення поплавця під впливом сили, що виштовхує контрольованого середовища. Поплавець при своєму переміщенні важелем впливає на перемикач, що включений в електричні ланцюги сигнальних та пускових пристроїв.
Технічні характеристики датчик реле рівня ДРУ-1ПМ:
| Матеріал, що контактує з робочим середовищем | 12Х18Н10Т |
| Вихідний сигнал | «сухий контакт» |
| Диференціал | не більше 25 мм |
| Електроміцність ізоляції | не менше 1500 В |
| Вид вибухозахисту | 0 Ex ia IIC T6 ... T3 Ga X, без вибухозахисту |
| Ступінь захисту | IP54, IP67 |
| Кліматичне виконання | УХЛ 1 |
| Температура навколишнього середовища під час експлуатації, °С | -60...+60 -60...+75 |
| Відносна вологість повітря за температури 35+/-2 °С | 98% |
| Контрольована рідина | Параметри контрольованої рідини | |||
Температура, ° |
Робочий надлишковий тиск, МПа (кгс/см²) |
В'язкість динамічна, Па•с | Щільність, г/см³ | |
| Вода, вода з хромпіком від 1,1 до 1,6% за вагою води |
+6...+105 | 0,8 (8) | 2,4 | 0,8...1,2 |
| Дизельне паливо | -50...+60 | |||
| Авіаційне паливо | +6...+150 | |||
| Інші рідини | -50...+160 | |||
|
Електричне навантаження на контакти вихідного реле датчика-реле |
||||
|
Комутований струм |
Максимальна потужність, що комутується, В*А | |||
| Напруга, В | Сила струму, А | Рід струму | ||
| Від 3 до 30 | Від 0,5 до 4,0 | постійний | активна |
70 |
| Від 3 до 30 | Від 0,5 до 2,0 | постійний | індуктивна, t < 0,015 c | |
| До 250 | До 2,0 | змінний, 50 Гц | індуктивна, cos φ > 0.5 |
300 |
| До 250 | До 3,0 | змінний, 50 Гц | активна | |
Датчик-реле рівня ДРУ-1ПМ Ви можете купити за ціною, вказаною на сайті. Для цього скористайтесь кнопкою оформити замовлення (кошиком), формою зворотного зв'язку або напишіть на пошту metrolog.shop@gmail.com , а також можете замовити зателефонувавши: +38 (050) 024-70-26, (097)943-53- 70.
