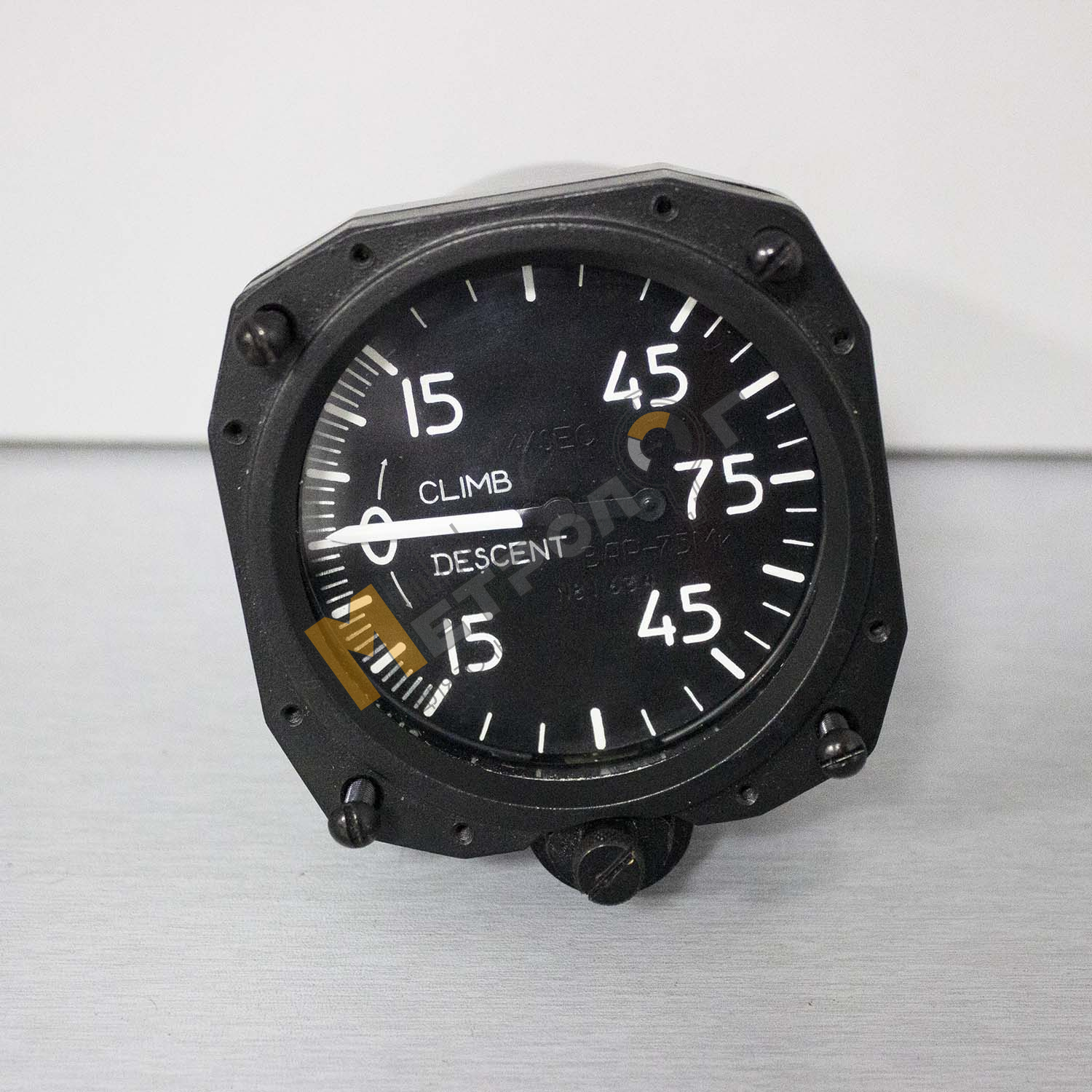

Вариометр ВАР-75-М

Вариометр ВАР-75 М – это измерительный прибор, предназначенный для определения вертикальной скорости полета. Использование устройства позволяет оценивать ускорение при наборе высоты или посадки. Большинство современных приборов способно выполнять и другие функции необходимые для контроля пилотирования.

Вариометры нашли свое применение в различных сферах, их используют для определения вертикальной скорости:

• Самолетов.
• Вертолетов.
• Воздушных шаров.
• Дельтапланов.
• Космических шаттлов.
• Боевых ракет.
• Парашютистов.

Оценка вертикальной скорости позволяет контролировать безопасность пилотирования летательных аппаратов в момент их взлета и посадки. Особенно это важно при завершении полета, поскольку чрезмерное ускорение во время приземления может повлечь столкновение с посадочной полосой.

Вариометр ВАР-75-М - прибор измеряет разность давлений воздуха в атмосфере и внутри корпуса прибора, сообщающегося с атмосферой капилляром. Эта разность давлений возникает при изменении высоты полёта и исчезает, когда летательный аппарат летит на постоянной высоте. Предназначен для измерения и индикации вертикальной воздушной скорости ВС при снижении или наборе высоты.
Принцип действия вариометра ВАР-75М основан на измерении скорости изменения статического давления при изменении высоты полёта. В состав конструкции входит блок манометрической коробки, стрелка, капилляр, трубопровод, шкала.

В качестве чувствительного элемента ВАР-75-М используется манометрическая коробка. Внутренняя полость герметичного корпуса прибора сообщается непосредственно с магистралью статического давления через капилляр. Капилляр — стеклянная трубка с отверстием малого сечения. Если самолёт летит горизонтально, то статическое атмосферное давление внутри манометрической коробки и давление внутри корпуса будут одинаковы и стрелка прибора показывает нулевую вертикальную скорость. При изменении высоты полёта изменяется статическое давление. Внутри манометрической коробки это давление устанавливается практически мгновенно, а в корпусе прибора вследствие сопротивления капилляра давление изменяется медленнее чем внутри манометрической коробки. Чем больше вертикальная скорость полёта, тем больше разность давлений. Под действием разности давлений манометрическая коробка деформируется. Деформация коробки через передаточный механизм передаётся на стрелку, которая отклоняется от среднего положения вверх при наборе высоты, вниз-при снижении.

Вертикальная скорость важна и при управлении не только моторизированными летательными аппаратами, но и дельтапланами, парапланами, воздушными шарами и парашютами. Данные вариометра позволяют прогнозировать возможность столкновения с воздушными преградами при движении в горной местности. По вариометру определяются критические перегрузки на силовые узлы летательного аппарата.

Наличие вариометра в отдельных случаях позволяет отказаться от более дорогостоящего устройства – альтиметра, используемого для определения высоты. Двигаясь более, чем на 150 м над землей сложно визуально оценивать, что аппарат сдвинулся вверх или вниз, если перемещение было непроизвольным и кратковременным. Контроль по шкале вариометра позволяет вовремя отслеживать такие скачки и выравнивать полет. Кроме этого можно определять, что движение осуществляется точно по горизонтали на одной высоте, если стрелка прибора постоянно показывает на нулевую отметку.

Как устроен вариометр и его возможности

Классическая конструкция вариометра имеет много общего с механическим барометром. Устройство тоже работает на принципе изменения атмосферного давления. Корпус прибора сообщается с окружающей средой через капилляр. При резком изменении высоты летательного аппарата или вертикально движущегося объекта тот переходит в зону с другим давлением. Понижение давления говорит о подъеме прибора вверх, а повышение о снижении высоты вниз.

Кинетическая часть устройства переводит в вертикальную скорость ускорение, с которым меняется давление в ту или иную сторону. В зависимости от конструктивных особенностей устройства или его настроек она измеряется в м/сек, м/мин или фут/мин.

Чтобы реализовать идею разности давления на высотах в корпусе устройства предусматривается 2 емкости для воздуха. В одну он проходит беспрепятственно, поэтому давление в коробе соответствует окружающей среде в реальном времени. Во второй емкости имеется маленькое отверстие капилляр. Оно препятствует быстрому прохождению воздуха, поэтому давление в этом резервуаре принимается как эталон. Пока вариометр находится на одной постоянной высоте, условия в обоих коробах одинаковы, поэтому стрелка прибора показывает на нулевую отметку. Если начать менять высоту, то мгновенно создастся разница давления в резервуарах. В зависимости от того какая она, и как быстро произошла, устройство определит скорость спуска или взлета.

Существуют и другие конструкции вариометров. В качестве управляющего стрелкой прибора тела может использоваться мембрана или индикаторные шарики. Кроме механических приборов существуют и электронные устройства, оснащенные экраном вместо циферблата со стрелками. При всей функциональности последних, аэрометрические приборы все же используются практически на всех летательных аппаратах в качестве аварийных. Они не зависят от бортовой сети, поэтому продолжат работу даже в случае перебоев с питанием. Им не нужна батарейка или другое обслуживания, кроме периодической поверки.

Особенности механических вариометров

Механические приборы внешне напоминают автомобильный спидометр или тахометр. При этом их стрелка имеет горизонтальное положение и направляется влево. При горизонтальном лете она указывает на нулевую отметку. В зависимости от направления движения по вертикали она может отодвигаться вверх или вниз. Стандартные устройства имеют шкалу вертикального ускорения до 200 м/сек.

Часто аэрометрический вариометр имеет на панели вертикальную стрелку обычно желтого цвета. Она указывает на показатель крена летательного аппарата. Это позволяет пилоту не отвлекаться. Глядя на одно устройство при проведении вертикально разворота, он дополнительно контролирует уход в сторону до 45°.

При всей внешней безотказности механических вариометров, возможны условия их повреждения во время полета. Существуют подтвержденные факты оборота стрелки устройства больше размеченной шкалы. Такое случается при попадании легкого самолета в быстрый восходящий поток. Стремительный набор высоты или снижение может вызвать оборот стрелки значительно больше предусмотренного, что повреждает элемент кинематики. В таком случае вариометр подлежит обязательной замене. Если же случится оборот стрелки с небольшим выходом за радиус шкалы, то это не несет никакой опасности для пружин и рычагов внутреннего механизма. После прекращения вертикального ускорения аппарата она вернется в нормальное положение.

Вариометр ВАР-75-М Вы можете купить по цене указанной на сайте. Для этого воспользуйтесь кнопкой оформить заказ (корзиной), формой обратной связи или напишите на почту metrolog.shop@gmail.com а также можете заказать позвонив по телефону: +38 (050) 024-70-26, (097)943-53-70
