ШТАНГЕНРЕЙСМАСЫ
Штангенрейсмасс (или как его еще называют штангенрейсмус) - слесарный и измерительный инструмент, применяемый для разметки, измерения высоты, глубины отверстий и расположения поверхностей корпусных деталей.
Принцип работы штангенрейсмаса аналогичен штангенциркулю. Конструктивной особенностью штангенрейсмасов является наличие специальных разметочных приспособлений (ножки, губки) и основания для перпендикулярной установки к плоскости измеряемой детали.

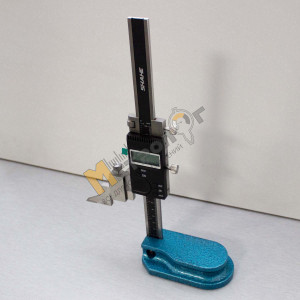

Штангенрейсмасы делятся на нониусные, принцип действия которых аналогичен штангенциркулю и цифровые с жидкокристаллическим индикатором, а также существует исполнение с круговой индикаторной шкалой.
ТИПЫ И НОМИНАЛЫ ШТАНГЕНРЕЙСМУСОВ
Данный измерительный инструмент классифицируется по нескольким основным признакам:
- В зависимости от способа снятия отсчета существуют следующие типы штангенрейсмасов – ручные с линейным и круговым отсчетом (циферблатом), а также цифровые.
- По максимальной длине измеряемой детали. Максимальная длина указывается в обозначении. Так ШР-250 – это штангенрейсмус ручной с максимальной длиной 250 мм.
Вся линейка выглядит следующим образом: ШР-250, ШР-400, ШР-630, ШР-1000, ШР-1600, ШР-2500. - По классу точности. Первый класс – 0,05 мм, второй – 0,1 мм.
Штангенрейсмас изготавливается по ГОСТ 164-90
ПОРЯДОК РАБОТЫ С ШТАНГЕНРЕЙСМАСОМ
Для обеспечения точности замера или разметки необходима предварительная поверка штангенрейсмаса, что включает в себя проверку его нулевого отсчета. Производится это следующим образом:
- Измерительный инструмент устанавливается на проверочную плиту.
- Рамка основной подачи опускается вниз до полного контакта ножки с плитой.
- Проверяются основная шкала и шкала нониуса – нулевые штрихи обеих шкал должны совпадать.
- Если проверяется модель инструмента, в которой нижний предел превышает 40 мм, то необходимо использовать мерочные плитки требуемой толщины.
Теперь перейдем к особенностям применения штангенрейсмасов. Порядок действий состоит из следующих этапов:
- Взяться за основание инструмента и аккуратно подвести его к измеряемой детали.
- Опустить основную измерительную рамку до момента полного контакта отсчетной призмы с измеряемой поверхностью.
- С помощью микрометрической пары обеспечить соприкосновение поверхностей инструмента и детали.
- Зафиксировать обе шкалы
- Произвести считывание показаний основной шкалы и добавить показание шкалы нониуса. Определение размера по нониусу аналогично штангенциркулю – совпавший штрих шкалы нониуса со штрихом основной шкалы определяет дополнительный микрометрический размер.
Если назначением штангенрейсмаса является разметка, то порядок действий следующий – устанавливается размер по основной и нониусной шкале, основание прижимается к плите и инструмент перемещается относительно размечаемой детали. Разметка наносится заточенным острием ножки.
