Резьбомеры для метрических и дюймовых резьб

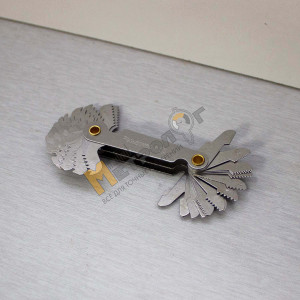

Для того чтобы определить шаг и профиль резьбы, широко используется такое средство контроля, как резьбомер. Он представляет собой, по сути дела, набор шаблонов, сделанных из металла и имеющих вырезы, которые как раз соответствуют эталонным (точнее, близким к ним) параметрам шага и профиля той или иной резьбы.

Резьбомеры, которые предназначены для того, чтобы определять значение шага метрических резьб, обозначаются надписью « М60° » (то есть значением угловой величины профиля метрической резьбы).

Для того чтобы определить шаг конкретной резьбы, необходимо из набора шаблонов выбрать именно тот, который наилучшим образом войдет во впадины измеряемой резьбы. После этого останется только взглянуть на значение шага, цифровое значение которого имеется на всех пластинах.

Используя резьбомер в сочетании со штангенциркулем можно получить практически полную информацию о том, какими именно параметрами обладает та или иная резьба. Следует заметить, что подавляющее большинство из них (причем как наружных, так и внутренних) соответствуют стандартам.

Широко используются также и резьбомеры, которые предназначены для определения свойств трубных и дюймовых резьб. Основными из их параметров являются количество ниток на длине одного дюйма. Такого рода резьбомеры обозначаются надписью « Д55° », потому что угловой размер профиля дюймовых и трубных резьб составляет 55°.

Нередко используется и достаточно простой способ, позволяющий определить шаг резьбы и без резьбомера. Для этого можно использовать ее отпечаток, оставленный на бумаге. Подсчет производится по формуле: P=L/n, где P- шаг резьбы, L – ее длина, определяемая с помощью линейки, а n – количество отпечатков на ней витков резьбы.

Метрическая резьба

При изготовлении машин, оборудования, различной бытовой техники и т.п. очень широкое применение находит метрическая резьба. Диапазон ее диаметров весьма широк и составляет от 1 до 600 миллиметров. Шаг метрической резьбы измеряется в миллиметрах, а разброс его цифровых значений находится в пределах от 0,25 до 6 миллиметров. Что касается профиля метрической резьбы, то он представляет собой равносторонний треугольник, с величиной угла при вершине, равной 60°. Для обозначения метрической резьбы в технической документации используется буква « М ».

Сфера применения метрической цилиндрической резьбы весьма широка: машиностроение, приборостроение, производство разнообразных крепежных изделий (винты, болты, гайки, шпильки и т.п.), многие другие сферы. Можно с уверенностью сказать, что без использования метрической резьбы современное машиностроение практически невозможно себе представить. Резьбы этого типа отличаются относительной простотой изготовления, они способны выдерживать значительные нагрузки, отличаются универсальностью в применении и высокой надежностью.

Дюймовая резьба

Эта резьба характеризуется, прежде всего, тем, что угол ее профиля составляет 55°, а шаг дюймовых резьб установлен не в миллиметрах, а в количестве ниток на один дюйм длины. Чаще всего дюймовая резьба встречается в конструкции деталей старого оборудования, используется она в некоторых зарубежных странах.

Трубная цилиндрическая резьба

Так же, как и резьба дюймовая, трубная имеет профиль 55°, шаг ее точно так же выражается в количестве ниток на дюйм. Используется она для герметичного соединения труб, а для ее обозначения применяется буква « G ».
