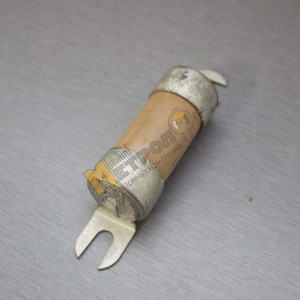

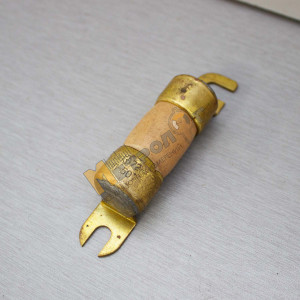

Вставка плавкая ПР-2 60А (500В)
Вставка плавкая (предохранитель) ПР-2 60А (500В), складского хранения, 1990-2000 годов выпуска.
Прошла предпродажную подготовку и проверку технических и метрологических характеристик.
Гарантия - 12 месяцев.
Плавкие вставки к корпусам ПР-2 прижимаются к латунной обойме колпачком, который является выходным контактом. Плавкая вставка штампуется из цинка, являющегося легкоплавким и стойким к коррозии материалом. Указанная форма вставки позволяет получить благоприятную времятоковую (защитную) характеристику. В предохранителях на токи более 60 А плавкая вставка присоединяется к контактным ножам с помощью болтов.
Вставка предохранителя ПР-2 располагается в герметичном трубчатом патроне, который состоит из фибрового цилиндра, латунной обоймы и латунного колпачка.
Принцип действия предохранителей ПР-2
Процесс гашения дуги в плавком предохранителе ПР-2 происходит следующим образом. При отключении сгорают суженные перешейки плавкой вставки, после чего возникает дуга. Под действием высокой температуры дуги фибровые стенки патрона выделяют газ, в результате чего давление в патроне за доли полупериода поднимается до 4—8 МПа. За счет увеличения давления поднимается вольт-амперная характеристика дуги, что способствует ее быстрому гашению.
Плавкая вставка предохранителя ПР-2 может иметь от одного до четырех сужений в зависимости от номинального напряжения. Суженные участки вставки способствуют быстрому ее плавлению при коротком замыкании и создают эффект токоограничения.
Поскольку гашение дуги в плавком предохранителе ПР-2 происходит очень быстро (0,002 с), можно считать, что уширенные части вставки в процессе гашения остаются неподвижными.
Давление внутри патрона плавкого предохранителя пропорционально квадрату тока в момент плавления вставки и может достигать больших значений. Поэтому фибровый цилиндр должен обладать высокой механической прочностью, для чего на его концах установлены латунные обоймы. Диски, жестко связанные с контактными ножами, крепятся к обойме патрона с помощью колпачков.
Предохранители ПР-2 работают бесшумно, практически без выброса пламени и газов, что позволяет устанавливать их на близком расстояния друг от друга. Плавкие предохранители ПР-2 выпускаются двух осевых размеров — короткие и длинные. Короткие предохранители ПР-2 предназначены для работы на переменном напряжении не выше 380 В. Они имеют меньшую отключающую способность, чем длинные, рассчитанные на работу в сети с на-пряжением до 500 В.
Технические характеристики на предохранитель, вставка плавкая ПР-2 60А 500В:
- Напряжение плавкой вставки, В – 500
- Номинальный ток плавкой вставки, А – 60
- Габариты вставки для предохранителя ПР2 – 73х11х60мм (LxBxA) d-6,5мм
