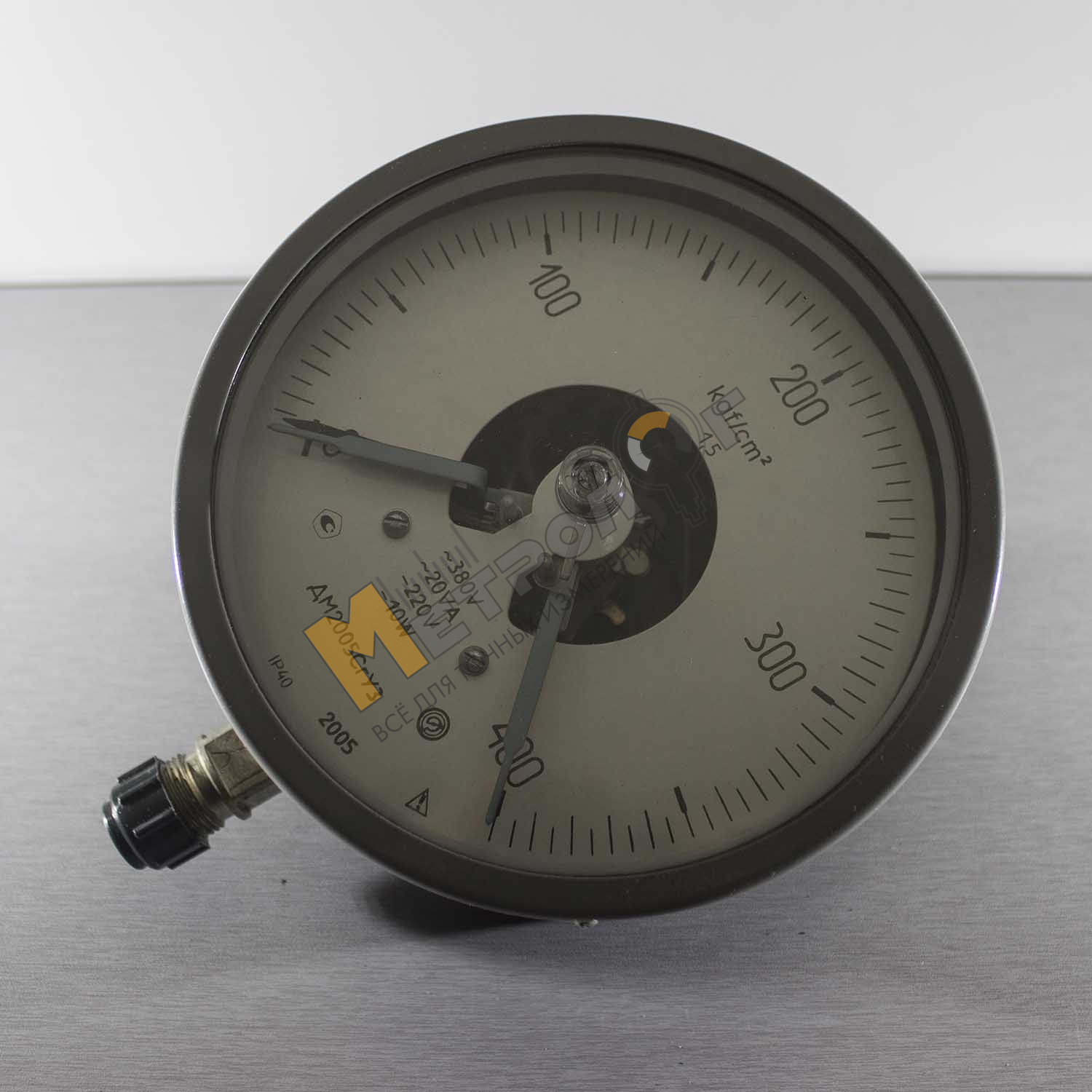

Манометр ДМ2005СгУ3 (0...400кгс/см2)

Манометр ДМ2005Сг (0...400кгс/см2) предназначен для измерения избыточного давления. Приборы могут работать с различными средами, при условии, что среда не является агрессивной при взаимодействии с материалами, из которых выполнены детали устройства.. В частности, с жидкостью, паром и газом, в том числе – с бутаном. При необходимости, приборы данной серии могут выпускаться для работы с кислородом. Показывающие сигнализирующие приборы данной серии имеют возможность управления внешними электрическими цепями.

Технические характеристики манометрта ДМ2005СгУ3  на 400 кгс/см2:

• Диапазоны измерения ДМ2005Сг - от 0...400 кгс/см2
• Диаметр корпуса - 160 мм
• Класс точности приборов - 1,5
• Степень защиты - IP40 (по заказу - IP53)
• Масса приборов - не более 1,6 кг
• Средний срок службы - 10 лет
• Материалы деталей:
  • корпус - сталь, алюминиевый сплав
  • стекло - литое
  • трубчатая пружина - медный сплав, железо-никелевый сплав
  • держатель - медный сплав, сталь
  • механизм - бронза, нержавеющая сталь, сталь 0,8 кп
• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)
• Климатическое исполнение по ГОСТ 15150-69
  • У3 - по умолчанию приборы имеют исполнение У3 (диапазон рабочих температур -50 до +60 °С)
  • Т3 - по заказу приборы имеют исполнение Т3 (диапазон рабочих температур -50 до +60 °С)
• Фланец для крепления прибора на панели
  • -//- - по умолчанию приборы поставляются без фланца
  • Ф - по заказу приборы поставляются с задним расположением фланца
• Измеряемая среда
  • -//- - по умолчанию жидкость, пар, газ, в том числе пропан бутан
  • "кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
• Резьба присоединительного штуцера
  • -//- - по умолчанию метрическая резьба М20х1,5-8g
  • G1/2-B - по заказу дюймовая резьба
  • R1/2 - по заказу коническая резьба
• Технологическая черта на шкале
  • -//- - по умолчанию без черты
  • "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
• Демпфер для гашения пульсирующего давления
  • -//- - по умолчанию приборы поставляются без демпфера до 16 кгс/см² включительно и с демпфером свыше 25 кгс/см² включительно
  • демпфер - по заказу демпфер устанавливается прибор с любым диапазоном показаний
• Вариант исполнения
  • -//- - по умолчанию исполнение общепромышленное
  • Э - по заказу приборы изготаляются для поставки на экспорт
  • АЭС - по заказу приборы изготаляются для поставки на атомные электростанции (АЭС)

Параметры сигнализирующего устройства для сигнализирующих манометров ДМ2005Сг 400 кгс

• Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
  • -//- - по умолчанию V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
  • III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
  • IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
  • VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.
  • МП - По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
• Напряжение внешних коммутируемых цепей:
  • 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
  • 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
• Разрывная мощность контактов для сигнализирующего устройства:
  • со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
  • с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
• Значение коммутируемого тока:
  • для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
  • для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
• Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:
  • для сигнализирующего устройства со скользящими контактами ±2,5%
  • для сигнализирующего устройства с магнитным поджатием контактов ±4%

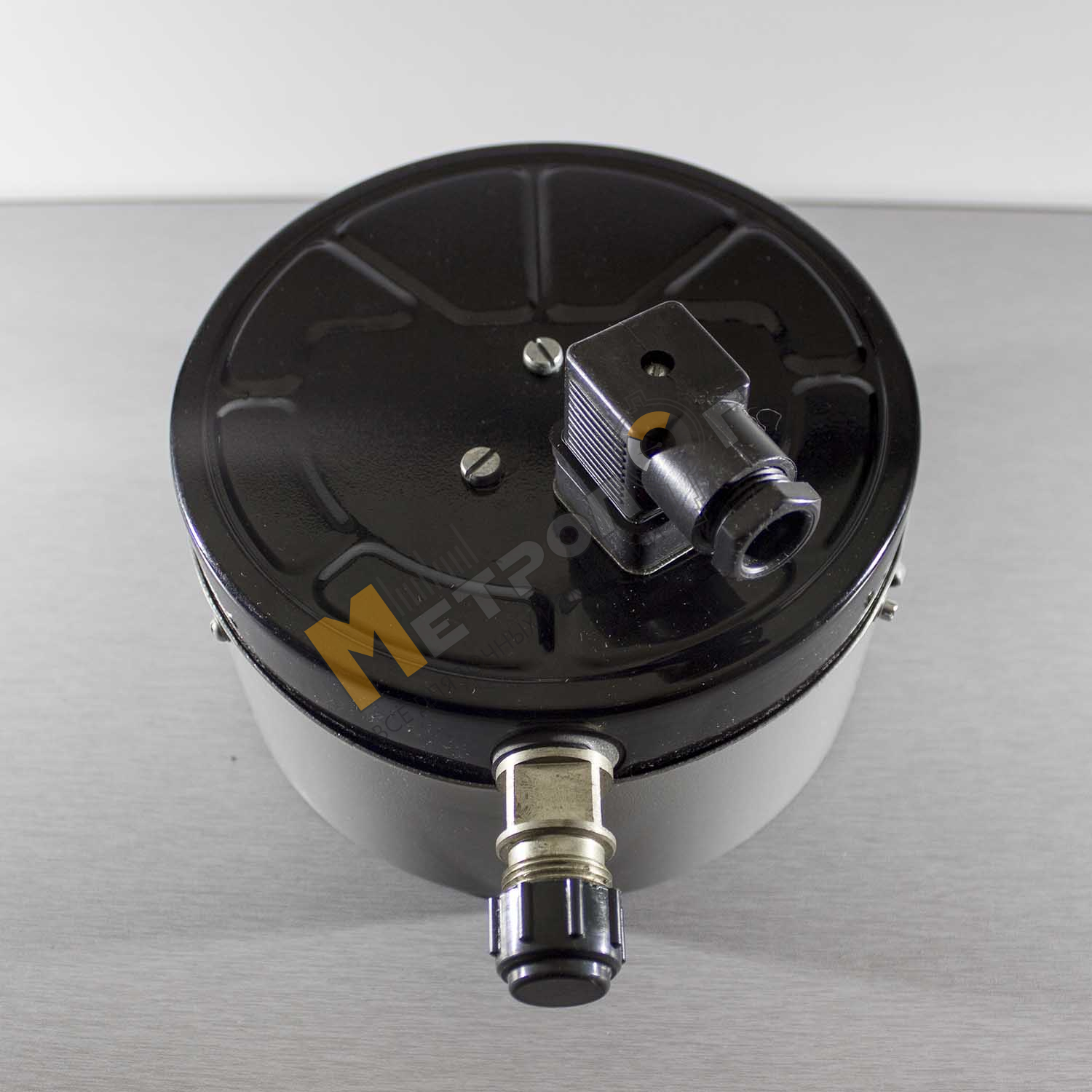

• Подключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм². Диаметр ввода в разъеме - от 4 до 10 мм.
