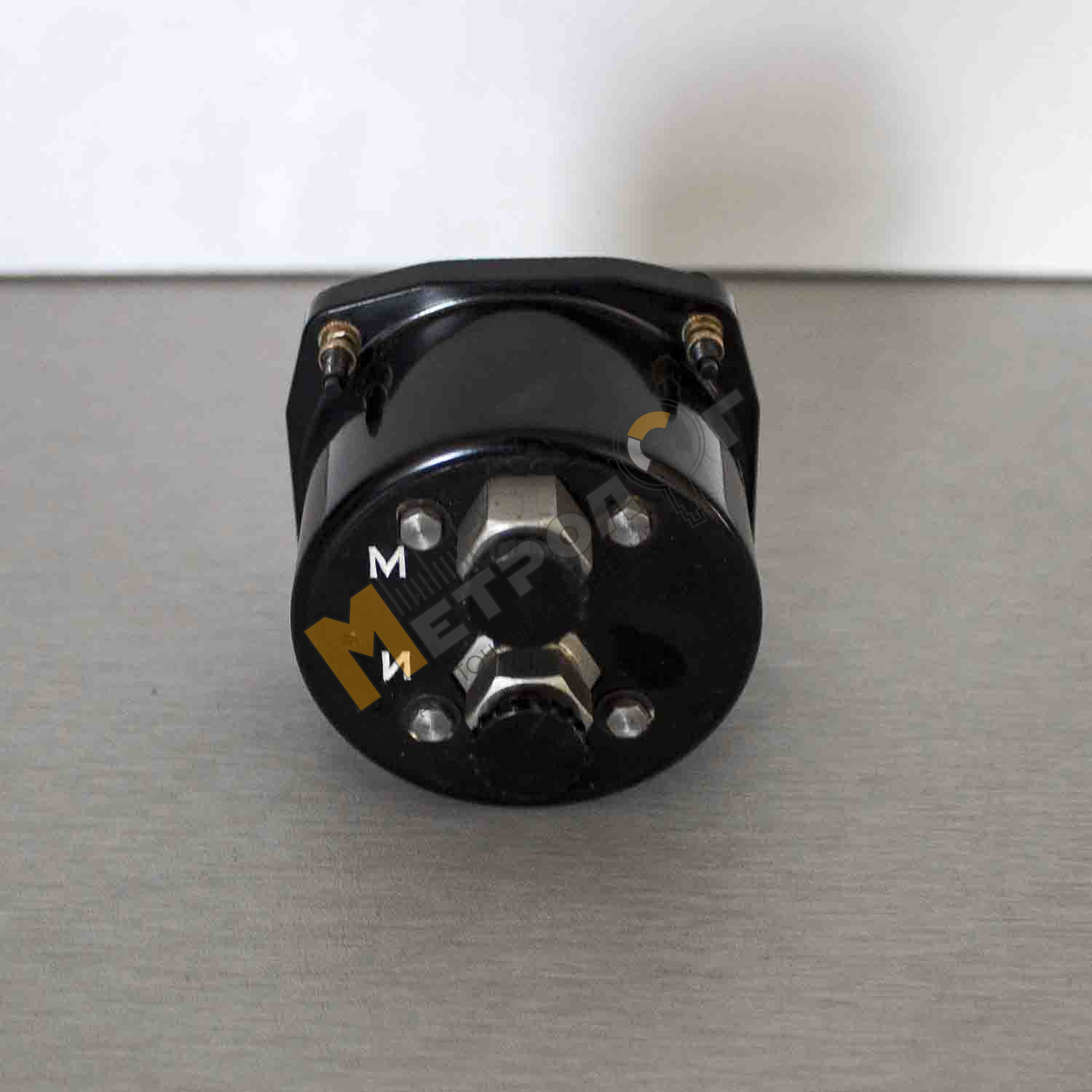

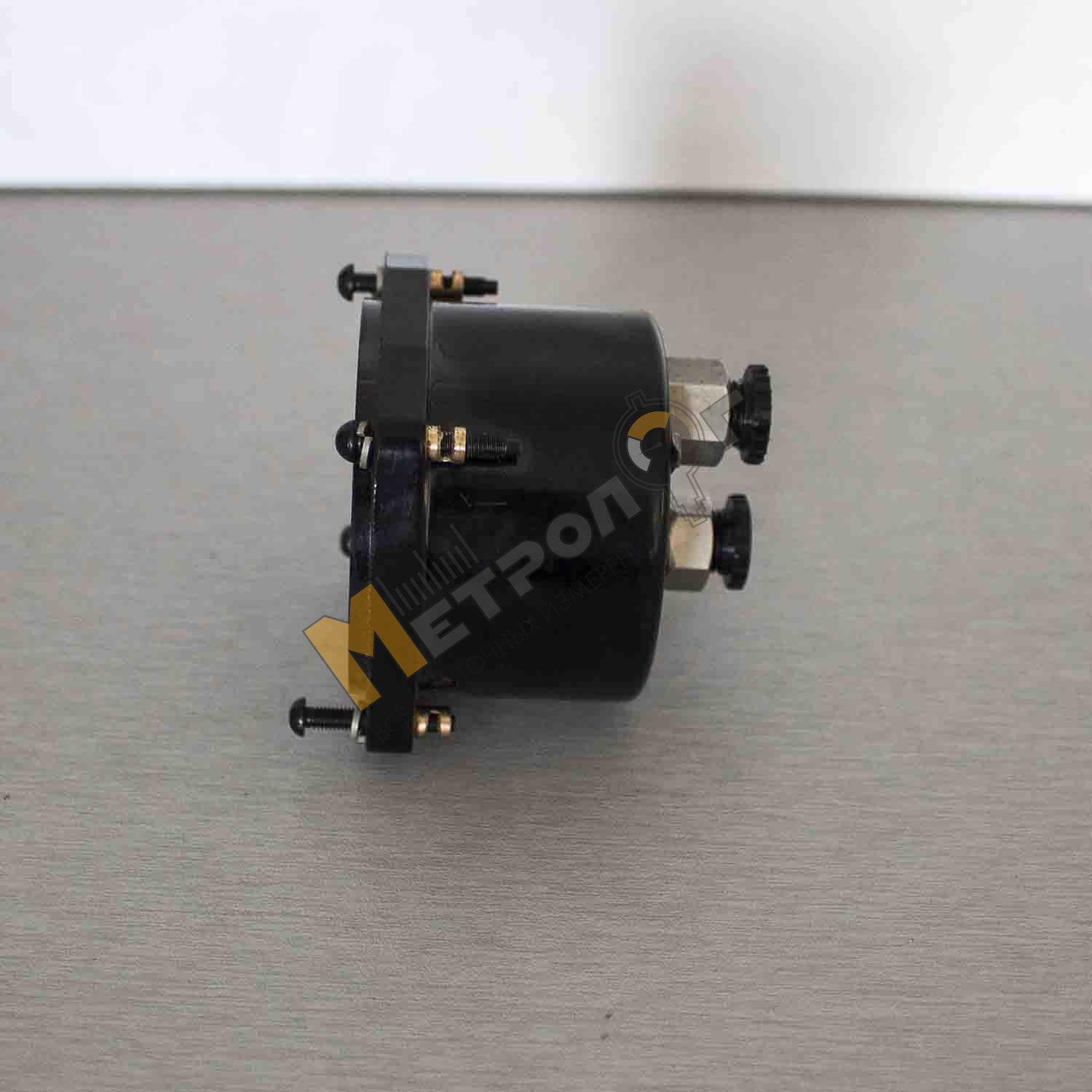

Индикатор кислорода ИК-24Н
Индикатор кислорода ИК-24Н, складского хранения, 1980-2000 годов выпуска.
Прошел предпродажную подготовку и проверку технических и метрологических характеристик.
По просьбе заказчика возможно проведение поверки или калибровки с выдачей свидетельства/сертификата (за дополнительную плату)
Гарантия - 12 месяцев.
Индикатор кислорода ИК-24Н предназначен для контроля за подачей кислорода к дыхательным путям человека через кислородный прибор и измерения величины давления кислорода в основной магистрали.

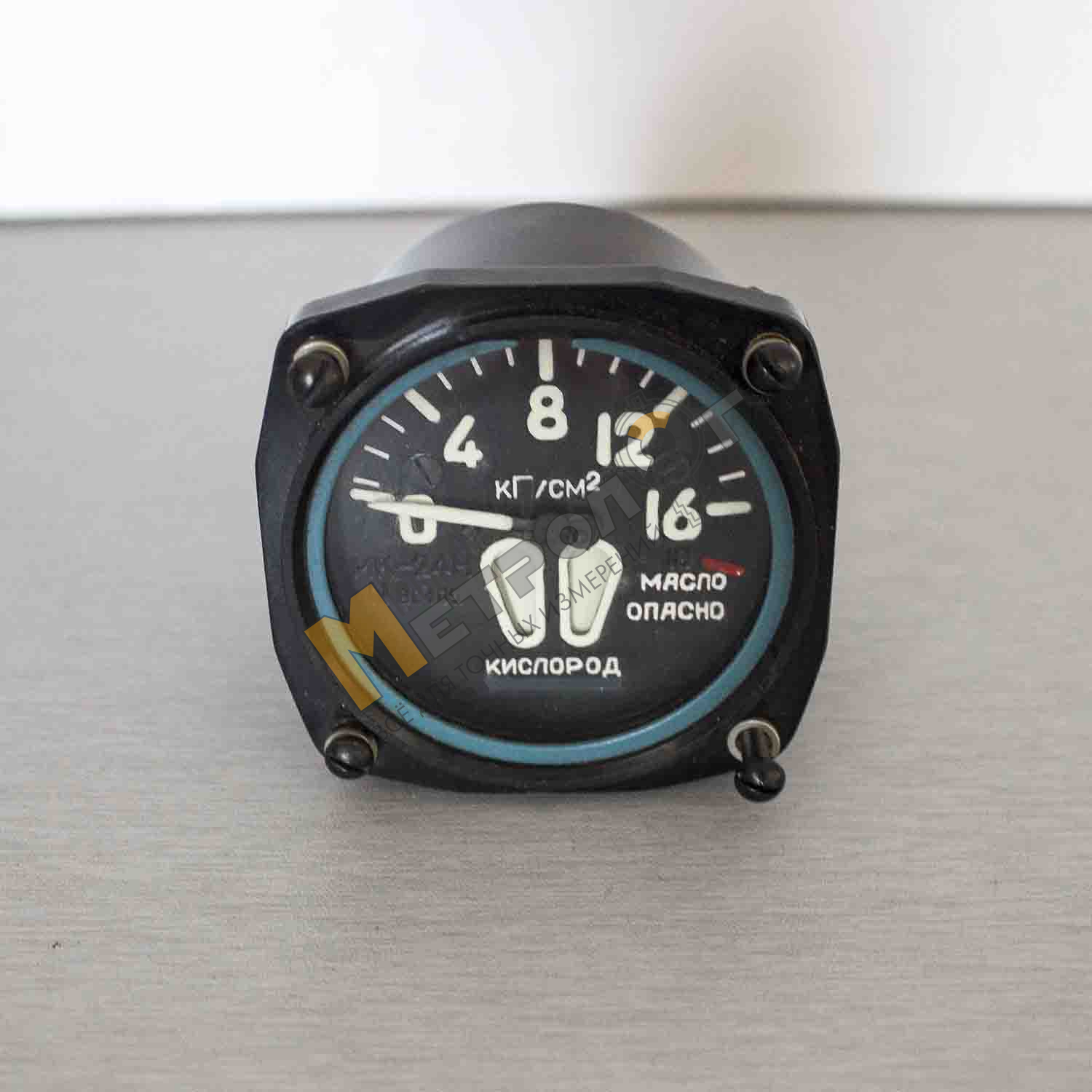

Указатель ИК-24Н состоит из двух самостоятельных приборов: манометра и индикатора кислорода, работающих независимо один от другого. Контроль за подачей кислорода к дыхательным путям человека осуществляется по движению флажков индикатора, а давление кислорода в основной магистрали — по показаниям стрелки манометра.
В нижней части корпуса прибора размещен механизм индикатора. При вдохе лепестки индикатора расходятся и окна открываются. В момент выдоха лепестки возвращаются пружиной в исходное положение. При вдохе и выдохе лепестки индикатора синхронно периодически сходятся и расходятся. При постоянном потоке кислорода лепестки индикатора расходятся и окна остаются открытыми.
Деления шкалы, цифры, стрелка и лепестки манометра ИК-24Н покрыты белой краской.
Принцип действия манометра кислорода ИК-24Н основан на использовании упругих свойств трубчатой пружины (трубки Бурдона) при возникновении в ее внутренней полости давления. Деформация трубки Бурдона при изменении в ней давления вызывает перемещение ее свободного конца, которое с помощью тяги передается на зубчатый сектор 6 и преобразуется во вращение трибки со стрелкой.
Принцип действия индикатора кислорода основан на использовании упругих свойств чувствительной гофрированной мембраны при воздействии на нее давления кислорода, подаваемого через кислородный прибор к дыхательным путям человека. Деформация мембраны вызывает перемещение жесткого центра, которое с помощью оси и поводков передается на флажки, видимые в окна циферблата. При отсутствии давления на мембрану флажки под действием пружинки полностью закрывают окно циферблата; при воздействии давления кислорода на мембрану флажки расходятся и выходят за пределы окон циферблата.
Указатель кислорода ИК-24Н Вы можете купить по цене указанной на сайте. Для этого воспользуйтесь кнопкой оформить заказ (корзиной), формой обратной связи или напишите на почту metrolog.shop@gmail.com а также можете заказать позвонив по телефону: +38 (050) 024-70-26, (097)943-53-70.
