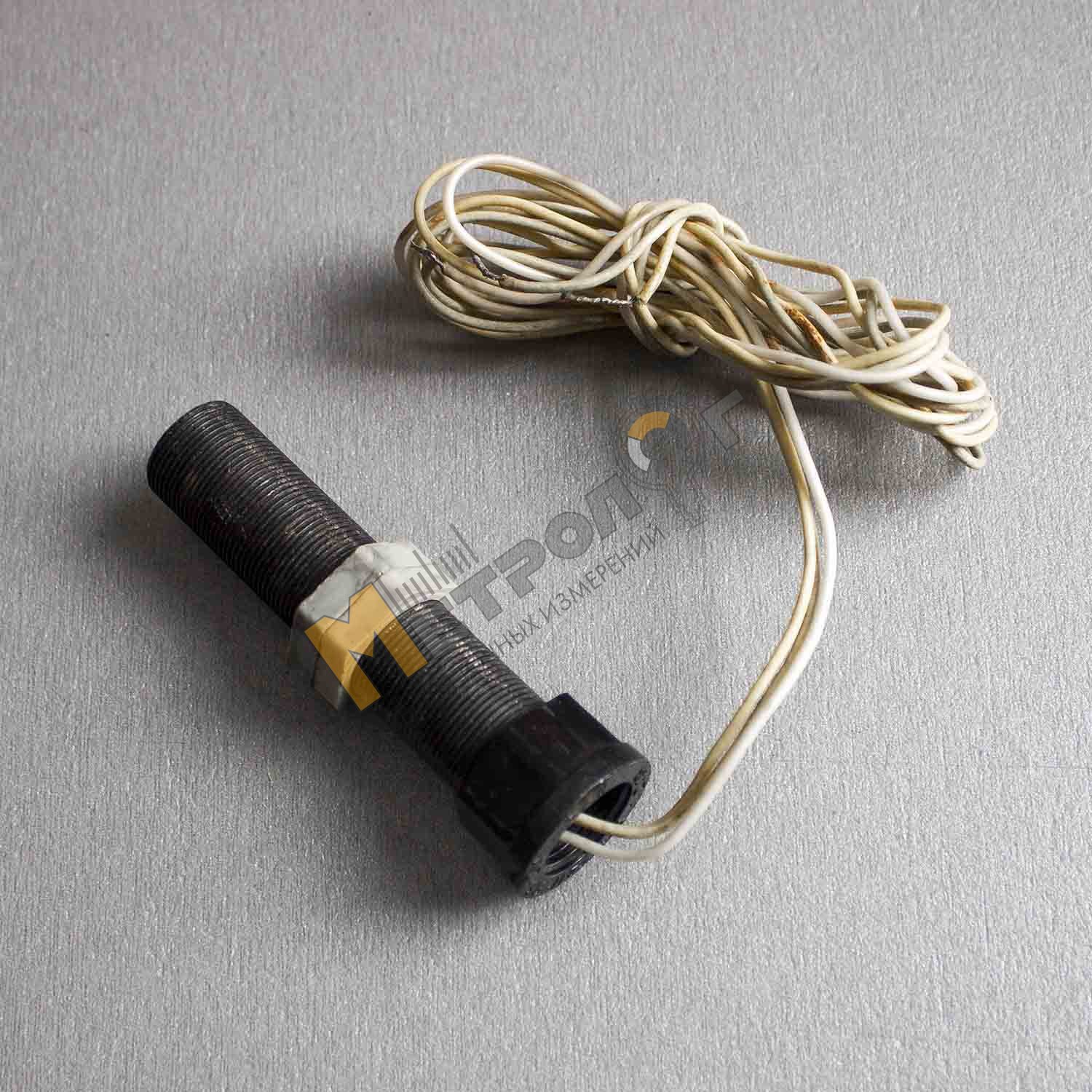

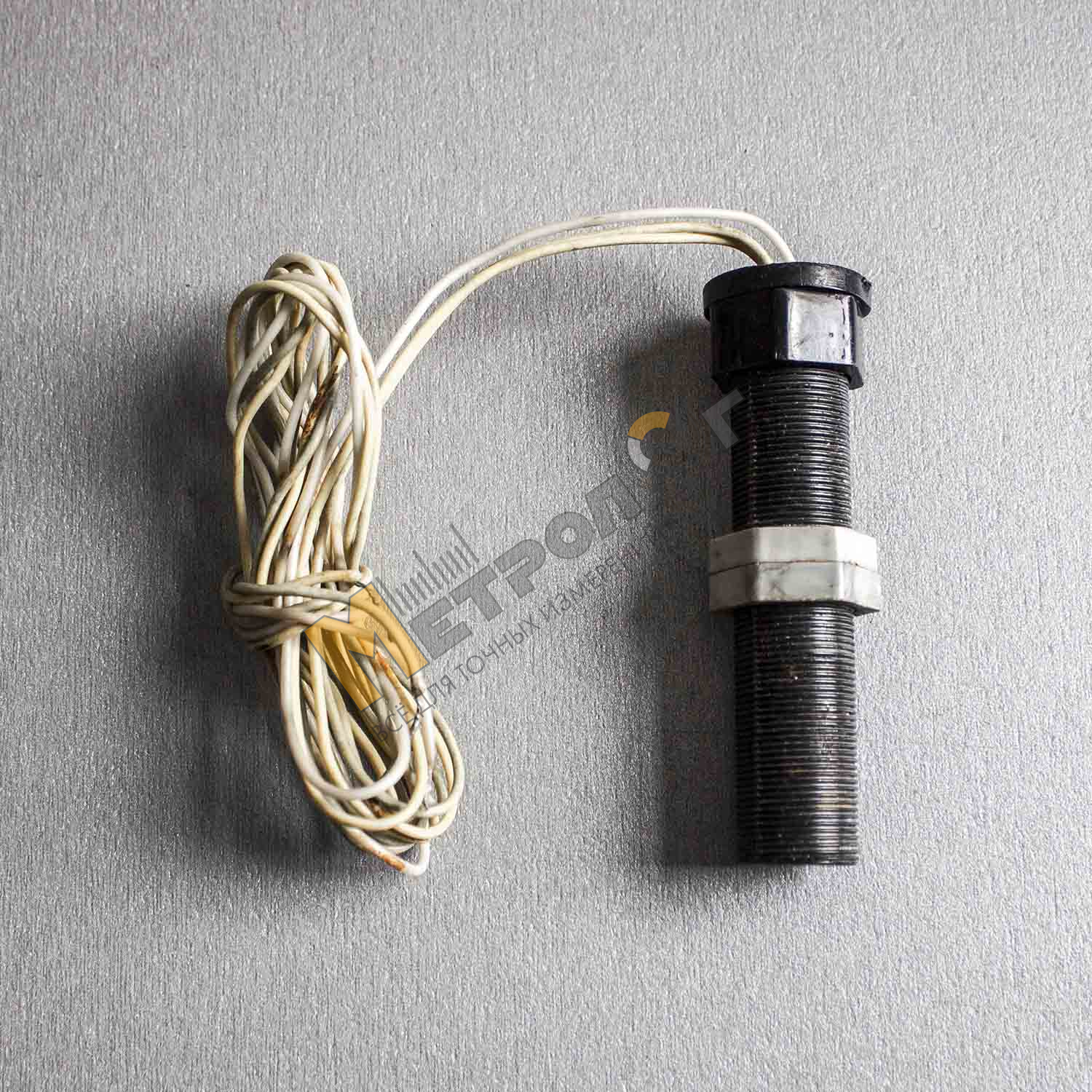

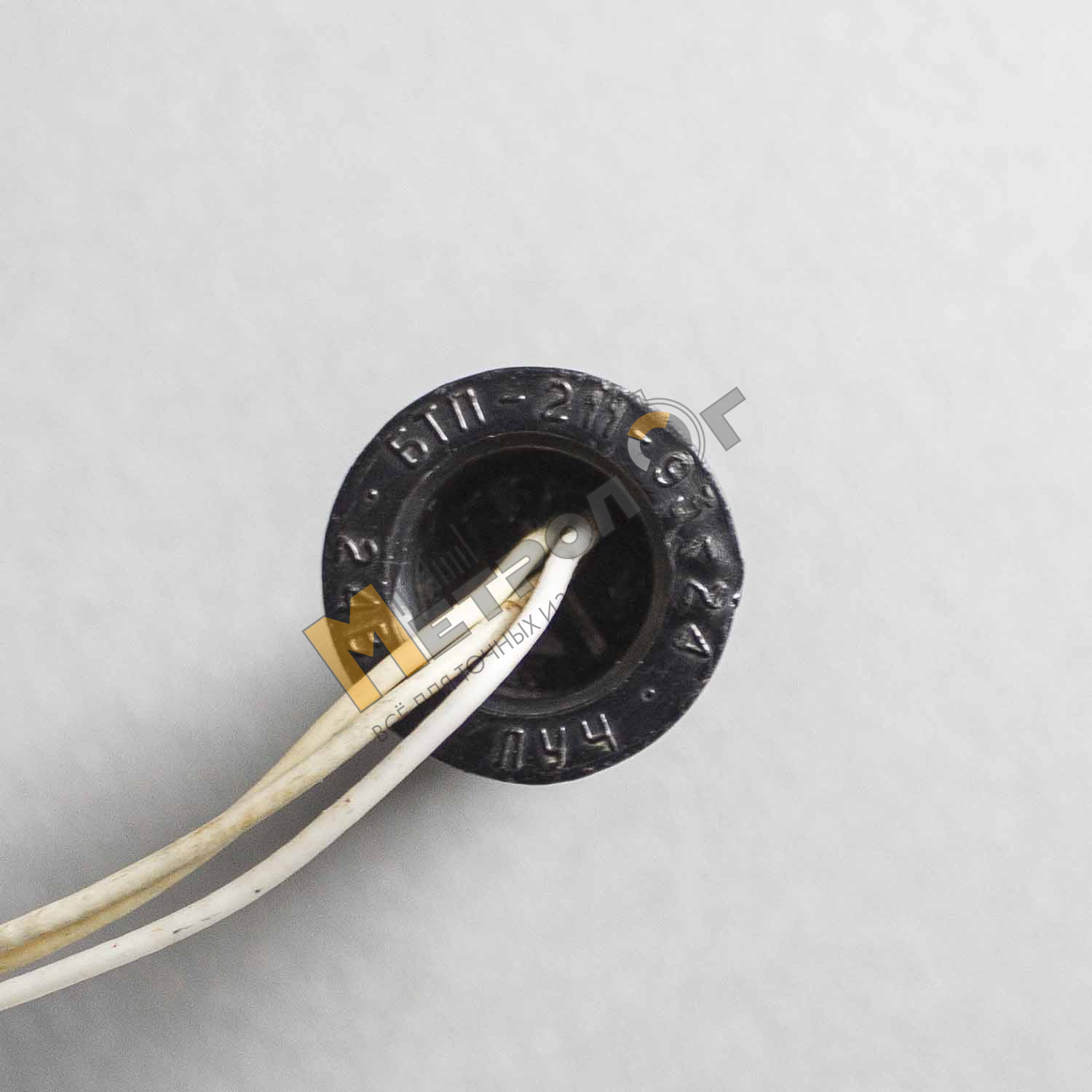

Датчик индуктивный БТП-211-93

Есть в наличии
Код товара 6133_0

Датчик индуктивный БТП-211-93 (выключатель бесконтактный, переключатель бесконтактный, преобразователь положения), складского хранения, 1980-1990 годов выпуска.

Прошел предпродажную подготовку и проверку технических и метрологических характеристик.

Гарантия - 12 месяцев.

5 1 0 5
Цена:
600 грн
Цена:
500 грн
(При покупке с НДС +20%)
+
-
Минимальная стоимость заказа - 300 грн
1 500 500 500
Описание

Датчик индуктивный БТП-211-93 также может называться как бесконтактный выключатель или торцевой переключатель.

Датчик БТП-211 устройство применяемое в схемах автоматизации технологических процессов как датчик конечного положения, путевой выключатель, для управления положением управляющих элементов машины или объекта, а также как индуктивный датчик скорости в приборах контроля скорости приводных валов, шкивов, транспортеров и т.д.

Датчик бесконтактный БТП 211-93 может быть выполнен в цилиндрическом корпусе из хромированной стали или полистирола.

Внутри корпуса преобразователя положения БТП-211 размещены элементы электронной схемы управления, полость  корпуса заполненная эпоксидным составом для увеличения электроизоляционных и водозащитных свойств . Применение эпоксидного компаунда дает возможность увеличить  степень защиты выключателя торцевого БТП211 24В от пыли и влаги до степени IP-67.

Индуктивный датчик БТП-211-24  имеет транзисторный выход P-N-P типа с нормально открытым контактом. При попадании управляющего элемента из металла или феромагнитного материала в зону электромагнитного поля на торце датчика БТП-211 происходит его срабатывание,  выходной транзистор закрывает свою цепь.

Напряжение питания датчика БТП-211-93В постоянного тока. Схема подключения трехпроводная.

ВНИМАНИЕ!!!
Обращаем Ваше внимание на правильность подключение проводов датчика и соблюдение полярности питания. При неправильном подключении торцевой переключатель положения БТП211 может получить неустранимую поломку. Провод красного или коричневого света подключается к плюсу «+» цепи питания, белый провод  к минусу «-» .
Между управляющим проводом  синего или голубого цвета и минусовым проводом белого цвета включается нагрузка. Нагрузка на датчик не должна превышать 200мА.

Структура условного обозначения БТП-211-93-У3

БТП ХХХ-93-Х3:

БТП – бесконтактный торцевой переключатель;

Х – номер разработки (1, 2, 3,4);

Х – номер габарита (0, 1, 2)

Х – номер исполнения (1, 2, 3, 4);

93 – номинальное напряжение питания (93В);

Х3 – климатическое исполнение (У, Т) и категория размещения (3).


Технические характеристики преобразователя положения БТП-211-93:

Исполнение по принципу работы - индуктивный.
Конструктивное исполнение по принципу установки и срабатывани - торцевой.
Напряжение питания -93В.
Дифференциал хода, 18
Эффективное растояния воздействия, 4 мм.
Управляющий элемент- стальная пластина или любой предмет из ферромагнитного материала.
Ток нагрузки -200мА.
Частота срабатывания -до 1000Гц.
Клас пылевлагозащиты - IP-67.
Крепежная резьба, М18х1,5.
Габаритные размеры : 100х24мм
Масса БТП-211-93-93В - не более 0,1кг.



Датчик  индуктивный БТП-211-93 Вы можете купить по цене указанной на сайте. Для этого воспользуйтесь кнопкой оформить заказ (корзиной), формой обратной связи или напишите на почту metrolog.shop@gmail.com а также можете заказать позвонив по телефону: +38 (050) 024-70-26, (097)943-53-70
